蜡乳液在水性涂料和油墨中扮演着非常重要的角色。它是一种多功能添加剂，能显著改善涂层和墨膜的表面性能。其作用核心在于：当涂料或油墨成膜后，均匀分布在膜内的蜡颗粒会迁移至表面，形成一层微薄而有效的保护层，从而提高表面的耐磨性和抗刮伤性，防止堆叠后的粘连，适用于木器漆、工业涂料、包装印刷油墨、皮革涂饰剂、纸张涂布等领域。

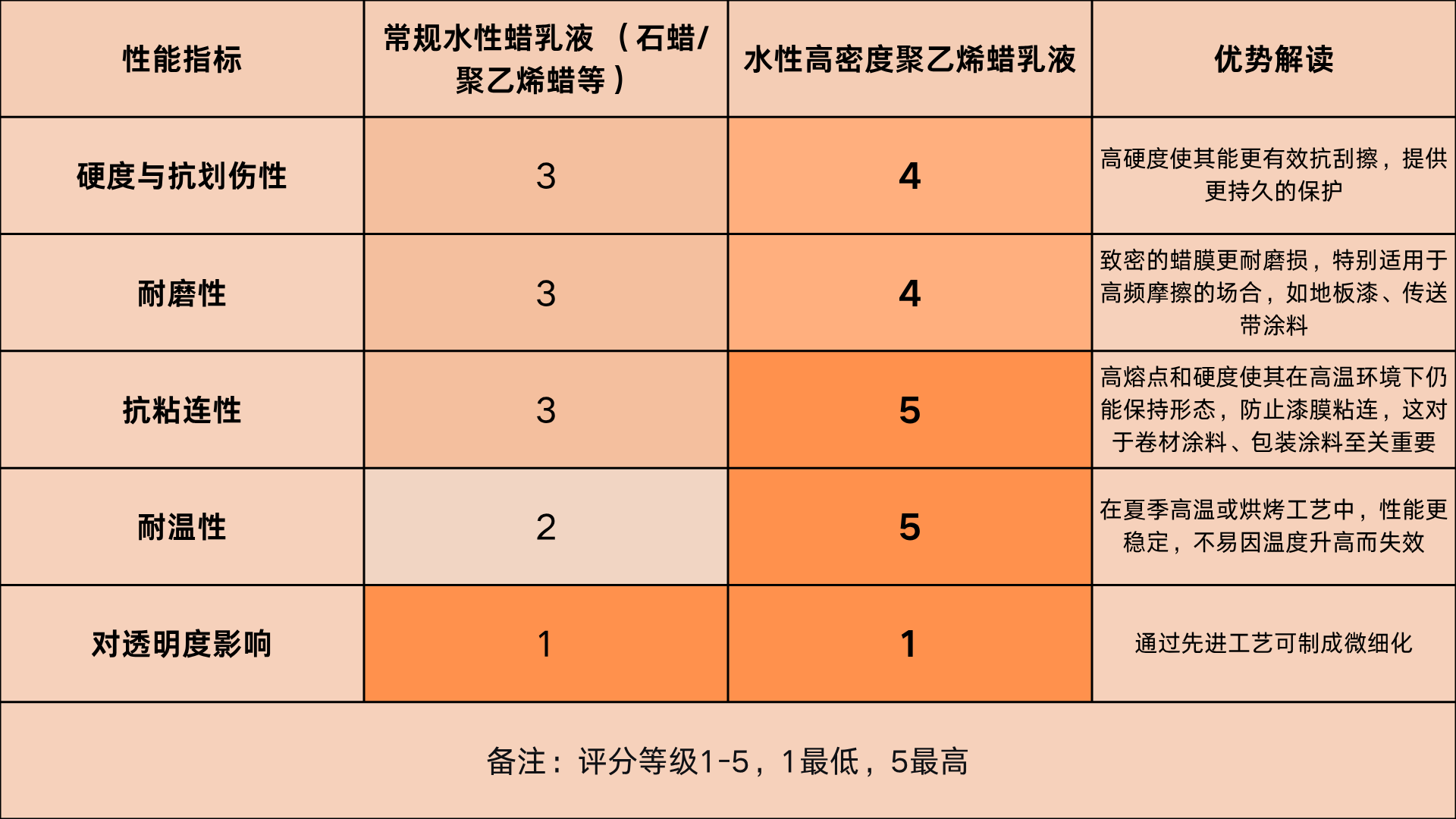

常规蜡乳液虽能提供基础保护，但在硬度、耐温性及抗粘连性上已逐渐无法满足高端工业应用的需求。选择水性高密度聚乙烯蜡乳液可实现性能提升，数据对比如下：

为了保证工业产品在生产下线（特别是带有烘干线不降温堆叠）及仓储、运输过程中叠放出现相互粘连的情况，推荐添加高密度聚乙烯蜡乳液WAX AQ H216来提升抗粘连性能。

实战检验：WAX AQ H216极限压力测试

为此，我们对我司新品高密度聚乙烯蜡乳液——WAX AQ H216进行了严格的性能对比测试，将其与市面多款主流产品同台竞技。结果清晰表明，WAX AQ H216在至关重要的抗热粘连等性能上表现卓越，为您提供更可靠、更高效的解决方案。

基础配方：采用业内主流的水性羟丙乳液为主体，固定其他助剂添加量，做哑光清漆基料，确保变量仅为所测试的蜡乳液。

添加方式：严格按照产品固含换算后添加，保证各产品在漆膜中的有效蜡含量可比性。

核心测试方法：常温抗粘连：喷涂干燥隔夜后，直接叠压，压重1.5t/㎡。

抗热粘连（关键指标）： 模拟极端条件——40℃烘干60min后，再喷一遍并40℃烘干60min，不降温直接施加1t/㎡的压力。此条件远超常规测试，能有效区分产品性能高下。

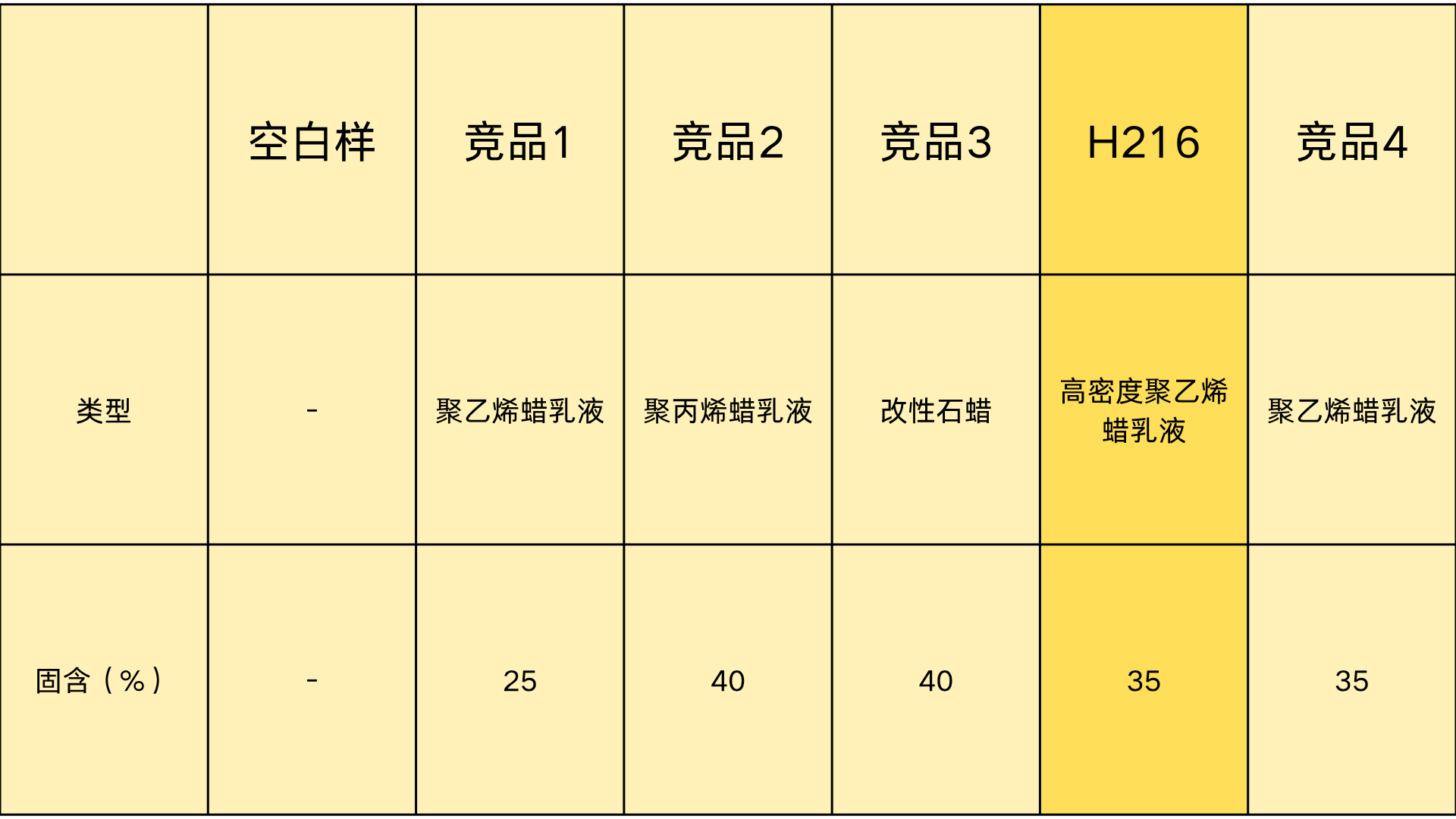

测试产品列表：

撬开粘连板面用力程度排序：

WAX AQ H216<竞品1、空白<竞品2、4<竞品3

板面破坏程度排序：

WAX AQ H216<竞品2、4<竞品1、空白<竞品3

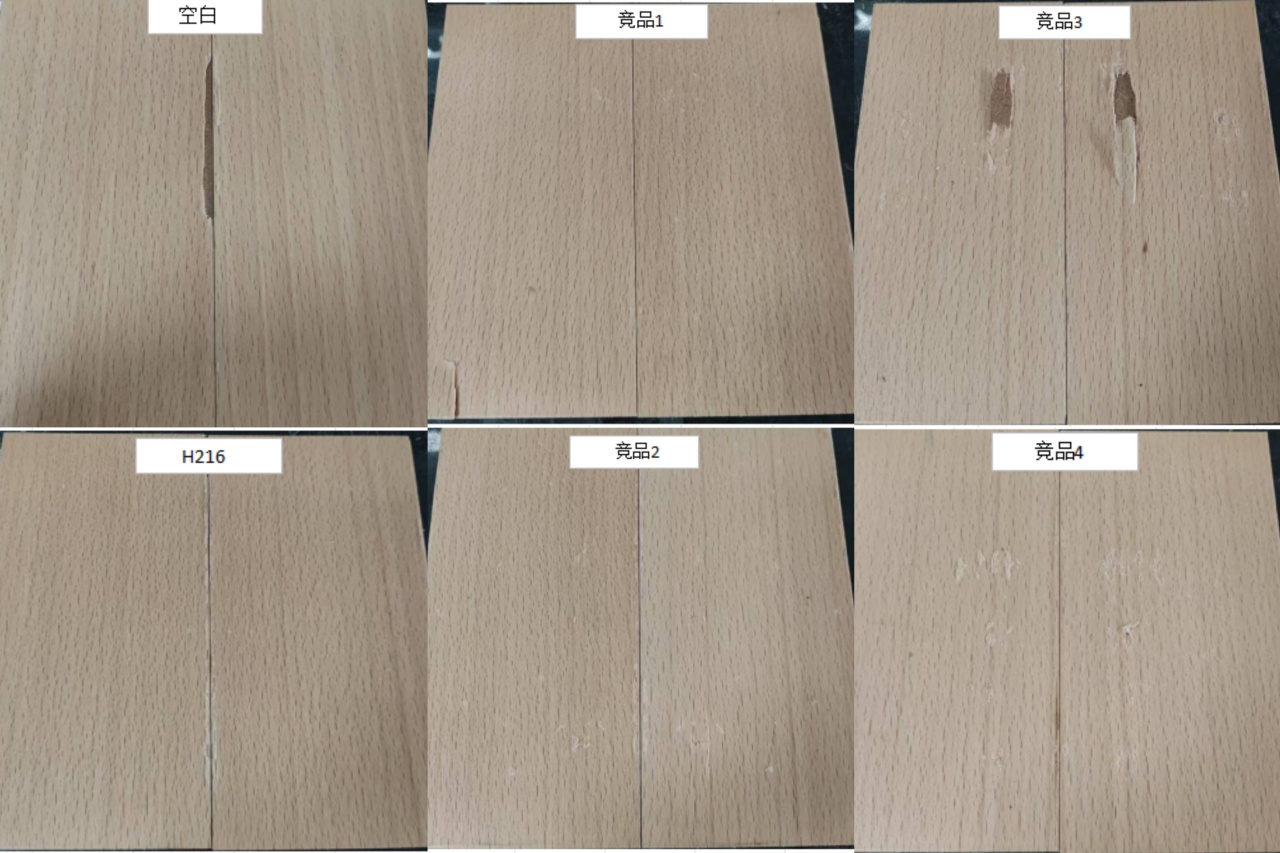

热粘连测试结果见下图：

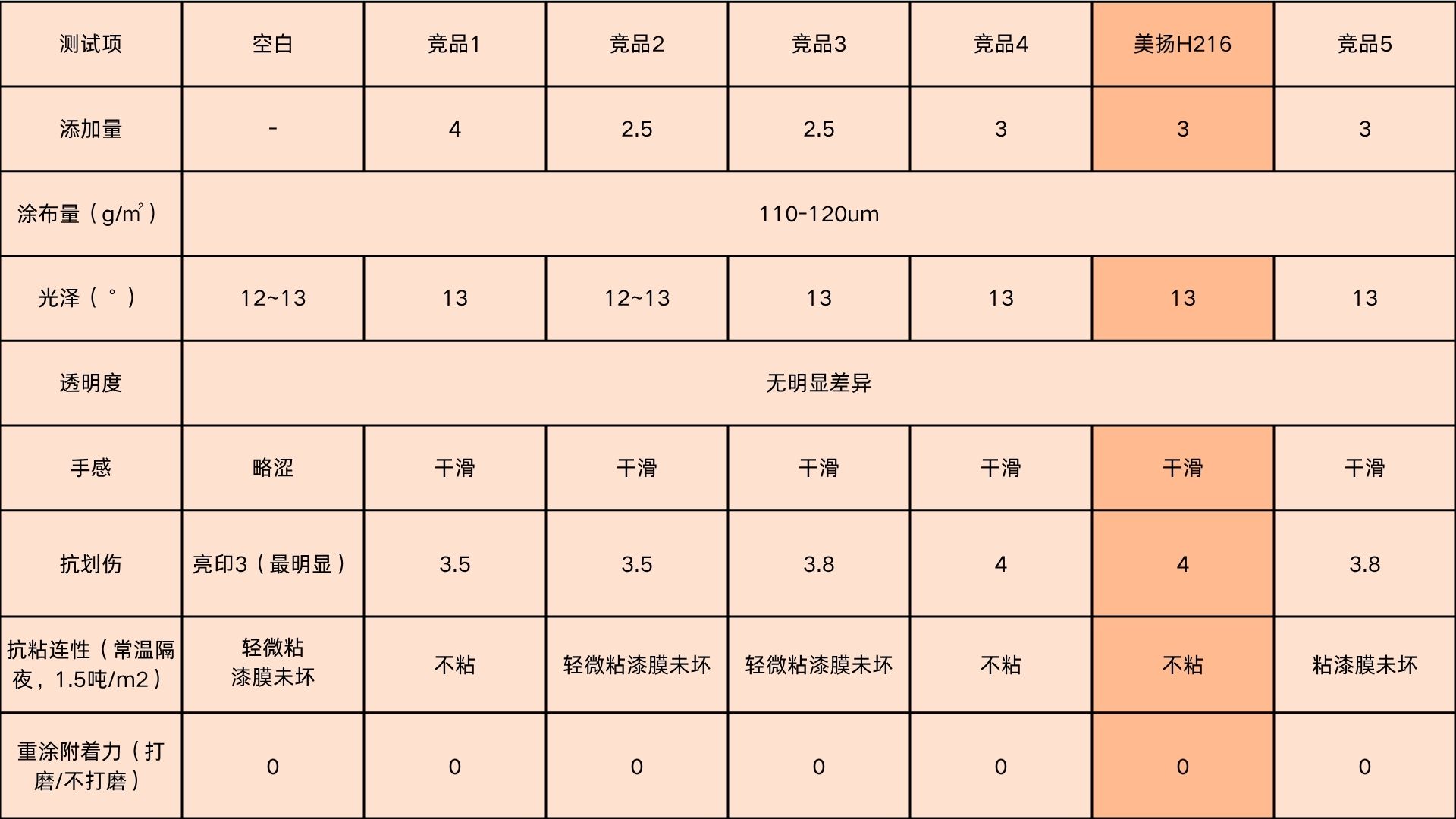

其他性能测试结果如下：

核心结论：

在最为严苛的抗热粘连测试中，WAX AQ H216的表现与国际标杆进口产品持平，同属最优级别。这意味着：

极易剥离：极大降低了漆面损坏风险。

损伤极小： 极端测试涂层受损面积远低于多数竞品，为客户提供了最高的质量安全保障。

可靠性倍增： 您的涂料产品在面临高温仓储、紧密叠放或长途运输等严峻挑战时，能最大程度地避免因粘连导致的客户投诉和经济损失。

结果表明，WAX AQ H216在保持顶尖抗粘连性能的同时，在光泽、手感、抗划伤及重涂性等各方面均表现优异，是一款综合性能均衡的“全能型”选手。
