-
-
-
回到顶部
010-80890561
order@bjmytimes.com
一提到防锈颜料，大家脑海里立刻会想到它（锶铬黄），还有它（磷酸锌）的身影，作为在防锈战场上厮杀了多年的老兵，在近年来越来越严格的环保要求下，以及矿产资源越来越珍贵的形势下，老兵们被围追堵截，地位受到挑战，那么有没有一款对环境友好、价格亲民且性能相当的替代产品呢？
锶铬黄 磷酸锌
今天小编为大家介绍的产品基本满足了以上的需求，MY-701，它是一种化学合成的离子交换防锈颜料，主要组成是含钙离子的沸石或无定形的硅胶，所以又称为Ca/SiO2颜料。
为什么MY-701可以防锈？

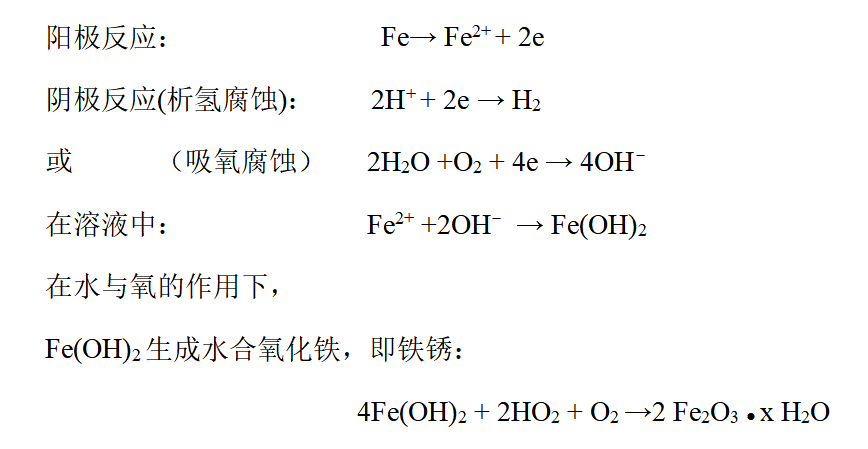

我们先来看看铁锈是如何产生的？电化学腐蚀是导致钢铁生锈的罪魁祸首，钢铁在大气中的电化学腐蚀分为两种：析氢腐蚀和吸氧腐蚀，其原理如下：

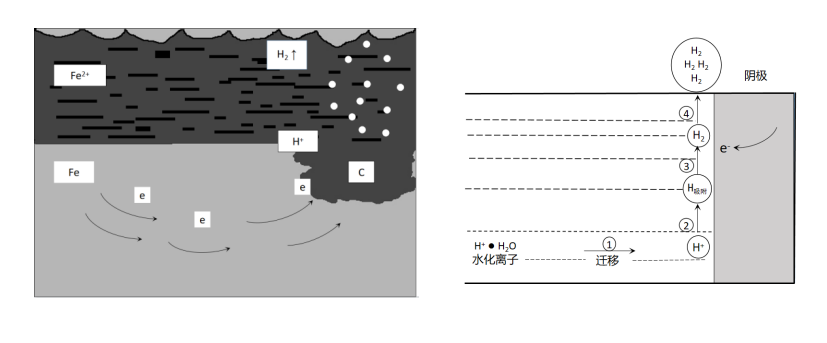

图1 析氢反应示意图

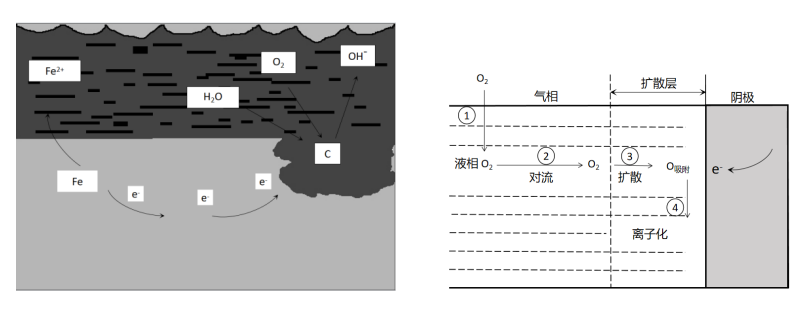

图2 吸氧反应示意图
从以上原理可知：体系中的氢离子越少，pH越高，腐蚀越慢。离子交换防锈颜料MY-701能以钙离子交换漆膜及基材表面上的氢离子，从而使酸性物质得到中和，并能维持较高的pH值，抑制了腐蚀作用。此外，钙离子又能同金属氧化膜互相结合，形成致密保护层，阻碍水化离子和氧分子的扩散，显著降低扩散速率，从而降低腐蚀速率，使钢铁基材得到保护，减轻腐蚀，延长使用寿命。
防锈颜料MY-701有啥特点？
不含铅、铬等重金属，无毒、无污染，对人畜
无刺激作用；
适用性广，水性醇酸，环氧酯、水性环氧、水
性丙烯酸等体系都适用；
良好的耐盐雾性能；
有效防止盐雾划线处起泡和湿附着力丧失；
添加量 4-8%，能显著改善漆膜的盐雾性能。
防锈颜料MY-701能否经受住考验？
一、MY-701防锈颜料在水性醇酸中的耐盐雾性能测试：

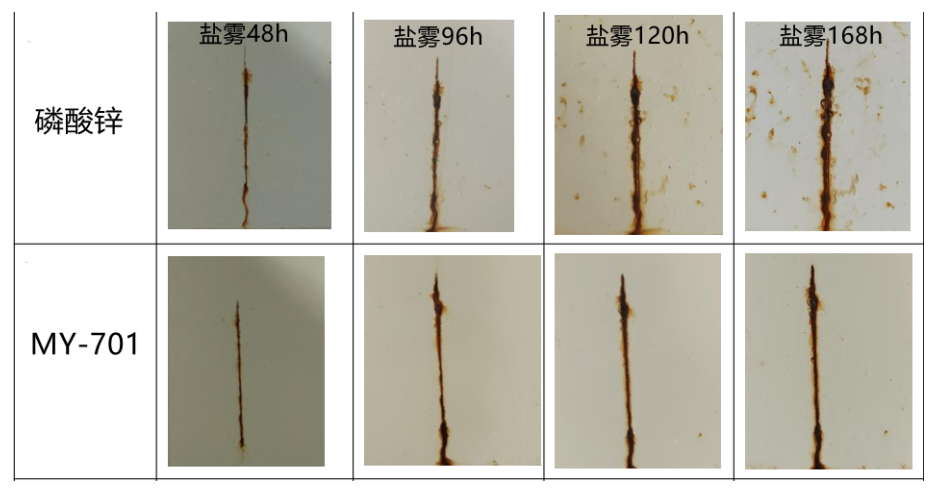

在市售水性醇酸中分别加入5%的MY-701和磷酸锌，研磨制漆，制板常温养护10天后测试耐盐雾性能，结果如图：MY-701防锈效果好于磷酸锌（干膜厚度：50-55μm）。
二、MY-701防锈颜料在水性环氧酯中的耐盐雾性能测试：
在市售水性环氧酯中分别加入0%、2.5%、5%、8%的MY-701，研磨制漆，制板，表干后80℃烘烤30分钟再常温养护7天后测试耐盐雾性，

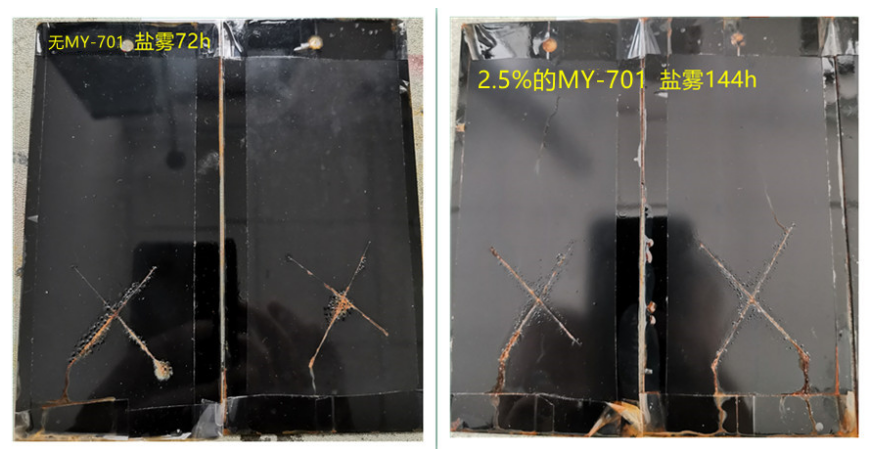

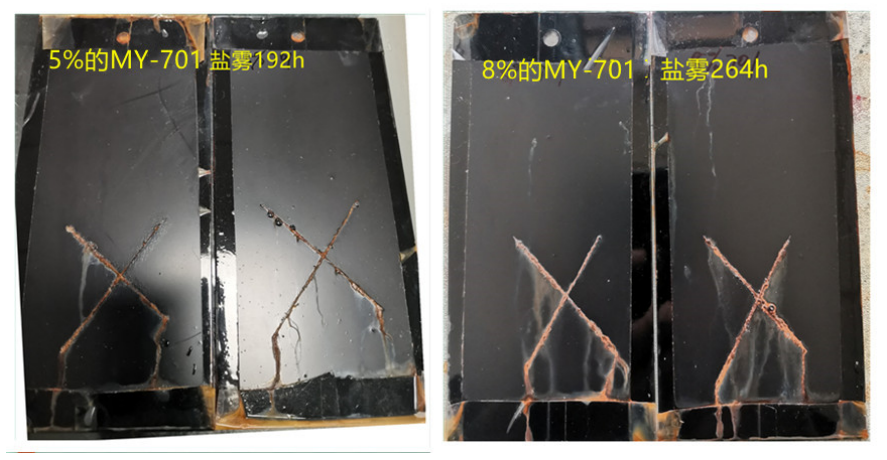

结果如图：MY-701添加量为0%时盐雾 ＜72h，MY-701添加量为2.5%时盐雾144h，MY-701添加量为5%时盐雾192h，MY-701添加量为8%时盐雾＞264h，MY-701添加量越多防锈效果越好（干膜厚度：50-55μm）
三、MY-701防锈颜料在水性环氧中的耐盐雾性能测试：

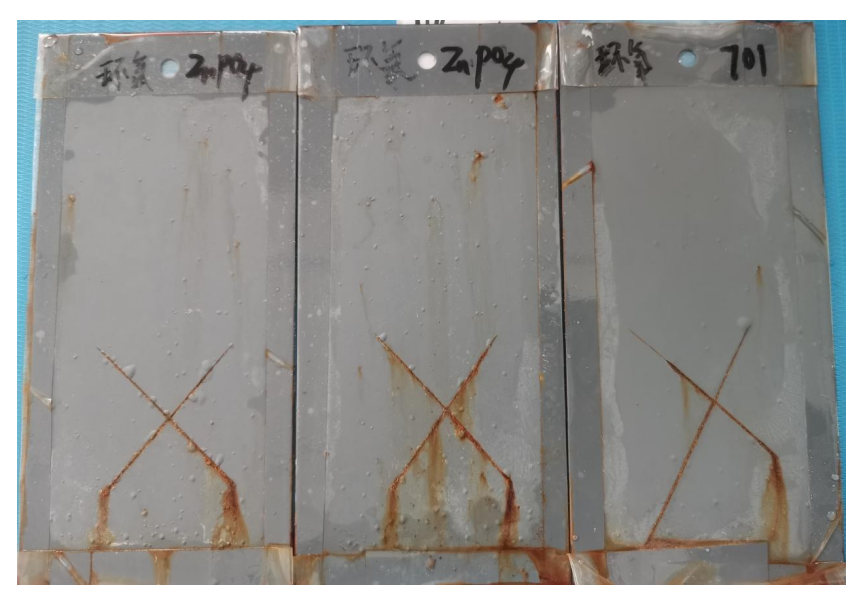

在水性环氧体系里分别加入5%的磷酸锌和MY-701，云母，三聚磷酸铝，硫酸钡等颜填料，磨浆制漆喷板，常温养护7天后测试耐盐雾性。结果如图，480h后加入磷酸锌的漆膜起泡，加入MY-701的漆膜完好。耐盐雾性能好于磷酸锌。
过五关斩六将，MY-701没有败下阵来。
再来看看MY-701对光泽的影响：
MY-701防锈颜料对漆膜光泽有一定影响，和磷酸锌对漆膜光泽影响程度类似。
以及对涂料粘度的影响：
MY-701加入到涂料里以后会使涂料具有一定的触变性，在水性丙烯酸，水性环氧酯，水性环氧体系里表现不明显，不会造成涂料粘度明显升高，在水性醇酸体系里触变性增加较明显，涂料粘度升高，储存后粘度稳定。
作为一名绿色新兵，防锈颜料MY-701愿为社会可持续发展贡献一点力量！
北京美扬时代拥有长达二十余年的工业助剂应用经验，目前的服务领域已从涂料，拓展到油墨、复合材料、半导体抛光液等行业，并能够为特殊涂层和特殊分散体的技术难点和痛点问题提供解决方案。
我们深知：配方工程师每日面对的大量筛选和试错工作，是费时而繁重的，因此希望通过“美扬涂界”这个平台分享我们的经验与积累，为您排忧解难。欢迎您和我们联系:010-80890561。
您的需求是我们前进的动力！
