为了保持涂料的储存稳定性，溶剂型涂料在成漆储存时通常具有较高的粘度。然而，在施工使用前，涂料需要通过溶剂开稀至适合施工的粘度。在一些施工场合中，我们会遇到涂料开稀后需要经过相当长的时间才能完全使用，由于开稀后，涂料的粘度变低，防沉性能下降，在储存过程中会出现颜填料的沉淀，严重的会出现硬沉淀，影响涂料施工和涂层性能。那么如何解决开稀沉淀问题，制备施工和应用性能一致的涂料？

通常我们需要从以下几个方面入手：

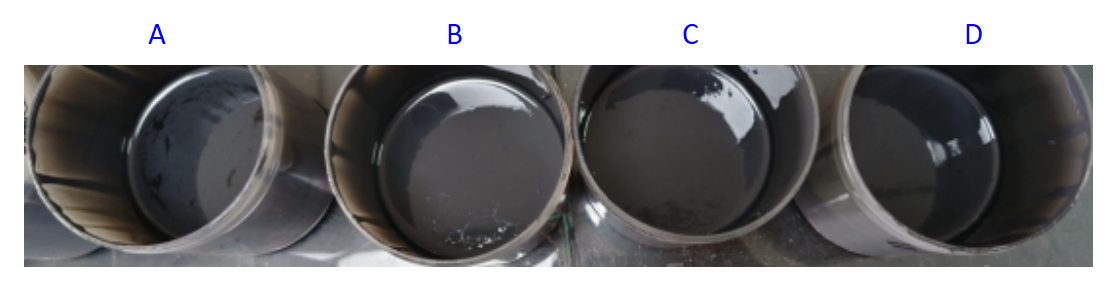

二、防沉助剂：

选好分散剂后，我们开始测不同的防沉助剂：

1、气相二氧化硅：

气相二氧化硅的颗粒为球形，表面有硅醇基，颗粒之间通过氢键互相结合，形成三维网络结构，赋予涂料触变性，产生防沉效果。但是实验发现我们用的气相二氧化硅对漆膜的光泽度影响大，不做考虑。

2、聚酰胺蜡浆：

聚酰胺蜡中含有丰富的羟基和酰胺基，能形成强烈的氢键化学力，形成网络状结构，从而提高体系粘度来达到防沉和防流挂。我们用常用的聚酰胺蜡浆做测试，结果如下：

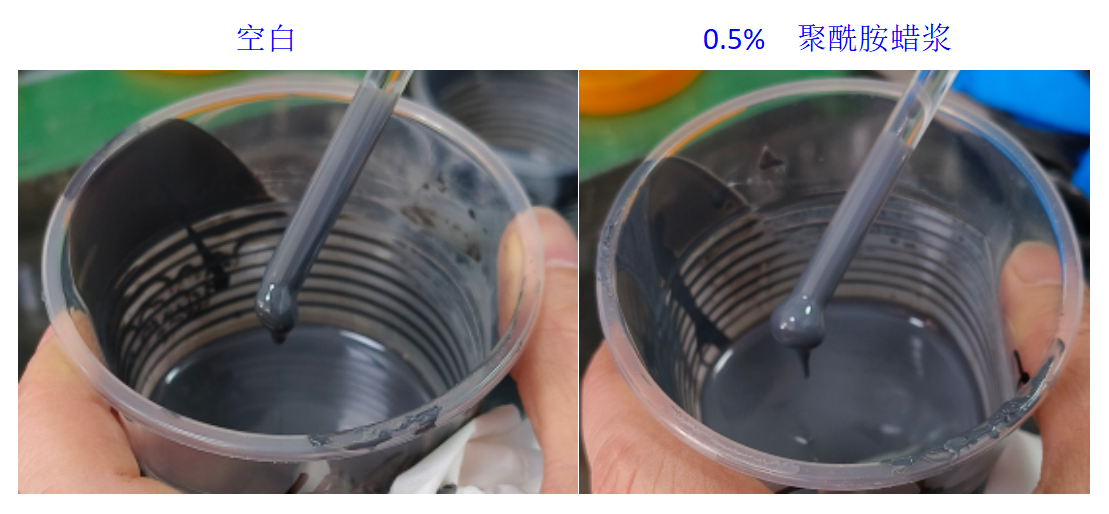

将制备好的色漆，用溶剂开稀至15s，室温静置12小时后，加入0.5% 聚酰胺蜡浆的试样和空白试样均有硬沉淀产生，并且有聚酰胺蜡浆的试样从底层挑起后，在玻璃棒上的残留更多，说明，其防沉性能更差，因此，我们用的聚酰胺蜡浆在本体系不适用。

3、改性膨润土：

有机改性膨润土可以在溶剂中溶胀，于溶剂和有机介质中分散形成超微米甚至纳米薄片，并在边缘氢键的作用下形成“卡片屋”式结构，遇外力作用时结构解离，外力消失或减弱时恢复，使体系具有触变性。有机膨润土在涂料体系中能形成凝胶，具有良好的增稠性、触变性、悬浮稳定性、高温稳定性、润滑性、成膜性，耐水性及化学稳定性。我们选择我司MYSD® AS 1400，该产品具有易分散、粒径小和粒径分布均匀、粘度适中、防沉性好、对体系的光泽影响小的特点，做如以下测试：

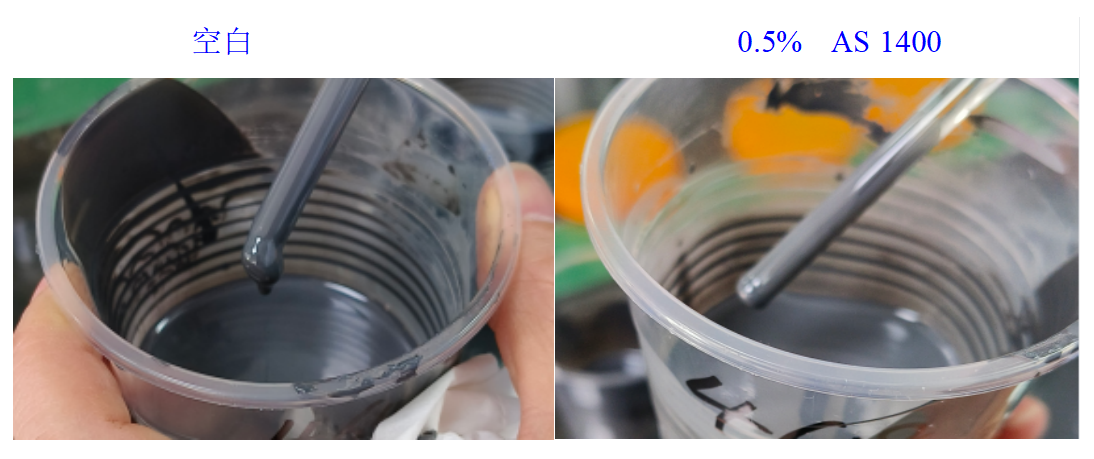

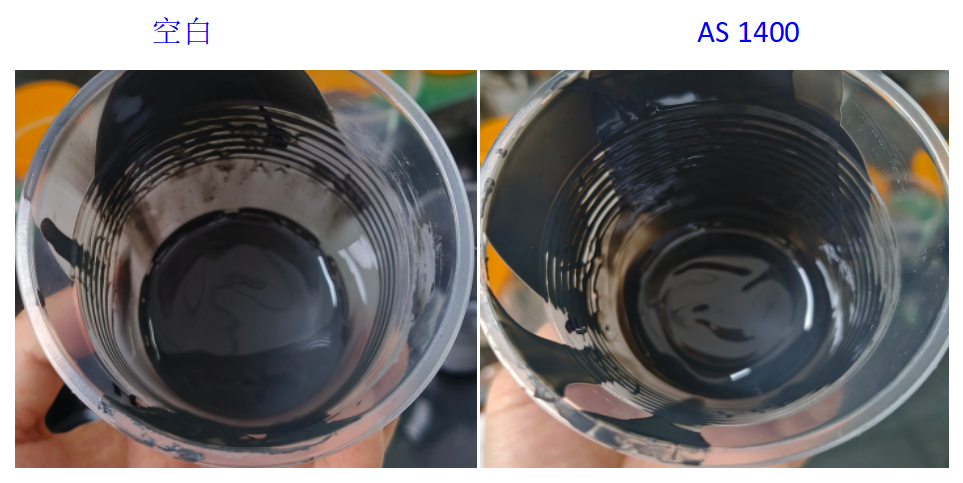

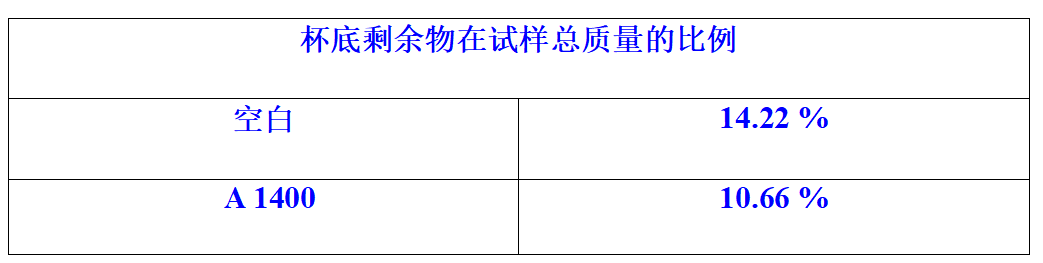

将制备好的色漆，用溶剂开稀至15s，室温静置12小时后，加入0.5% AS 1400的试样无硬沉淀产生，而空白试样有硬沉淀产生，试样从底层挑起后，空白试样在玻璃棒上有大量残留，而加入AS 1400的几乎没有残留（见图3)。此外，倒出样品时，加入AS1400的样品在杯壁上留下的漆膜均匀一致，而空白样品上下则有显著差别（如图4）。同时，杯底剩余物的比例也表明加入AS 1400后的样品防沉性能明显提高，如表1。

因此，加入AS 1400可以显著改善体系的防沉性能。

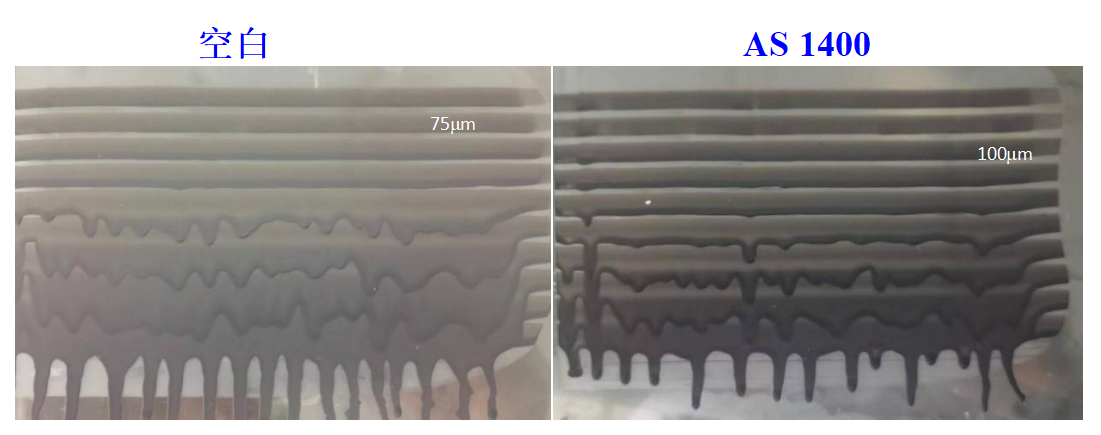

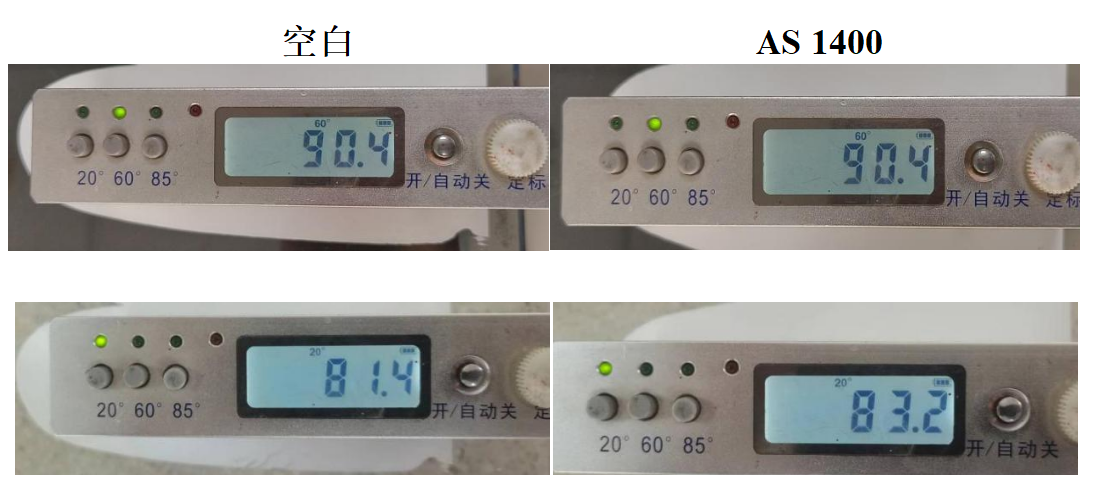

另外，由于灰漆自身的光泽度不高，我们选择了高光醇酸体系测试MYSD® AS 1400对光泽度的影响。结果显示：加入AS 1400并不会影响涂料的光泽度(见图6)。
