甄选优品 全程服务
咨询热线:
010-80890561转806
您的位置: 首页 >SL4100 >新闻详情
产品中心
Product Center
联系我们 contact us
010-80890561
order@bjmytimes.com
扫描二维码
关注微信公众号
WD 2009-优异性价比的高浓度消光粉浆专用分散剂
来源:美扬时代 时间:2022年01月07日

       一直以来,由于消光粉粒径很小,比表面积大,易增稠,难降粘,制备高浓度消光粉浆是困扰涂料的工程师的一个难题,尤其对于不容易消光的树脂体系(如:UV树脂)更为突出,为了达到哑光的效果,体系中必须加入大量的消光粉,为此,我司推出高浓度消光粉浆专用分散剂-WD 2009。

       WD 2009是丙烯酸共聚物高分子量润湿分散剂,其对基于二氧化硅的消光粉具有优异的稳定和降粘效果。作为一款高浓度消光粉浆专用分散剂,WD 2009可以用于制备高消光粉载入量的消光浆。其具有如下优点:

       1、WD 2009对消光粉具有优异的降粘和防沉效果;

       2、WD 2009对漆膜通透度影响小;

       3、WD 2009已实现中国制造,供应稳定;

       4、作为高浓度消光粉浆专用分散剂,WD 2009具有高性价比,质优价廉。 我们以高浓度消光粉UV树脂浆为例,对WD 2009应用性能展示如下:

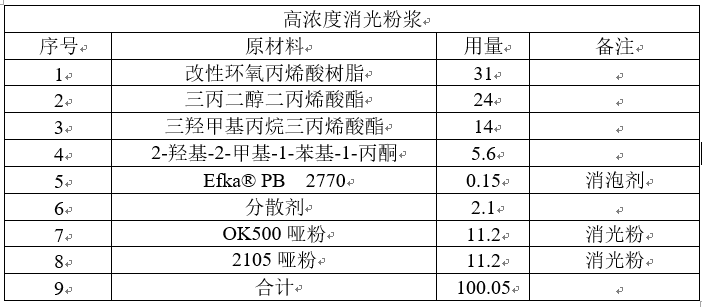

高浓度消光粉浆专用分散剂-WD 2009实验步骤:

       1)将物料1-4混合均匀;

       2)加入物料5和6 搅拌均匀;

       3) 中等转速下(1000rpm),加入7、8,搅拌分散10分钟后,开始测细度,当细度≤40㎛时,停止搅拌出料,对比分散效率、消光浆的粘度和对通透度的影响;

       4)50℃热储14天后,测试对比储存稳定性。

高浓度消光粉浆专用分散剂-WD 2009实验结果:

       1) 分散效率: 除空白外,两个试样均在分散30分钟后,细度达到35㎛,因此,这两种分散剂对消光粉的分散效率相当。

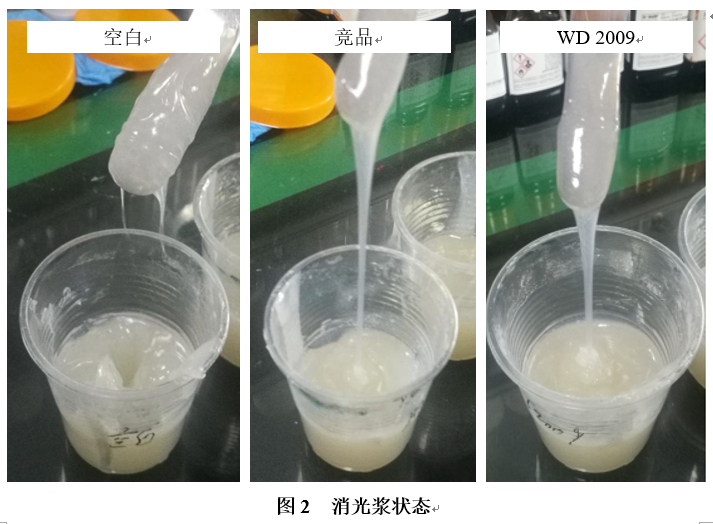

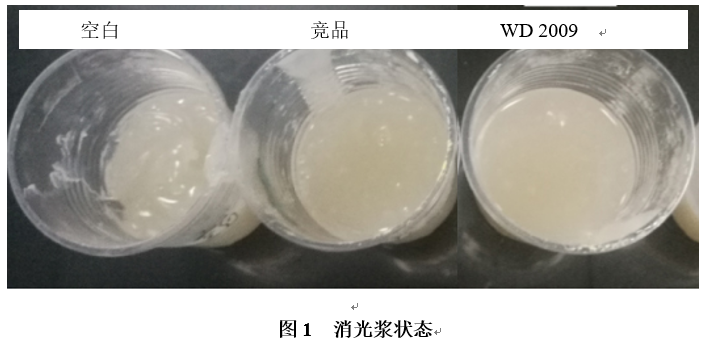

       2)消光浆的粘度: 消光浆的状态如图1和图2:




       从以上两图,可以看出消光浆的粘度由大到小顺序为:空白> BYK 2009> WD 2009,说明WD2009对消光粉具有优异的降粘效果,高浓度消光粉浆专用分散剂作用显著。

       3)对通透度的影响: 将消光浆刮涂在透明PET膜上,对比漆膜通透度,漆膜通透度越高对应的分散剂对漆膜通透度影响越小。

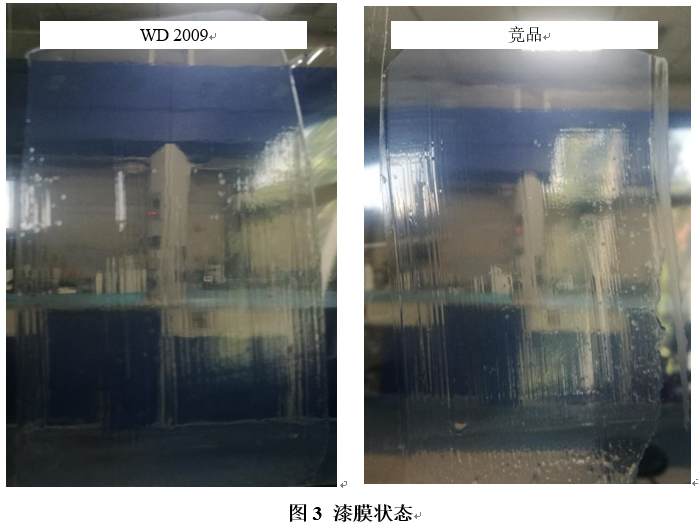

从下图3,可以看出两个漆膜的通透度相当,均很小。


       4)热储稳定性:

       50℃热储14天后,两个消光浆的状态、细度均无明显变化。

       基于以上测试可知,WD 2009是一款高效的高浓度消光粉浆专用分散剂,适用于非水性哑光涂料体系,尤其是哑光UV体系。它与竞品的性能相当,相对于竞品有本地化生产,高性价比的优势,是一个制备消光粉浆的理想选择。

美扬时代
公司地址: 北京市通州区台湖镇经略天则商务区3.06
联系电话: 010-80890561转806
传真电话: 010-80898012
电子信箱: order@bjmytimes.com
扫描二维码关注
我们微信公众号
Copyright Reserved 2006-2014 北京美扬时代科贸有限公司 京ICP备12039480号-1
